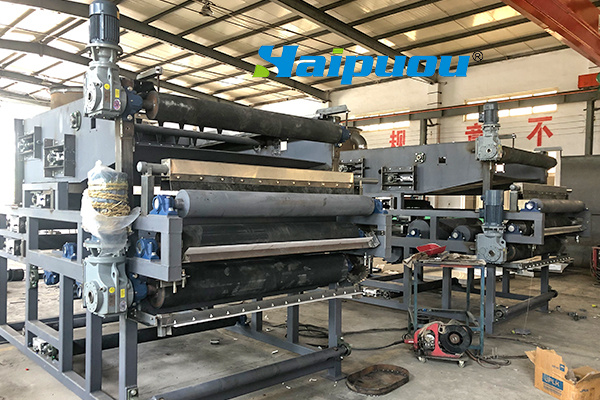

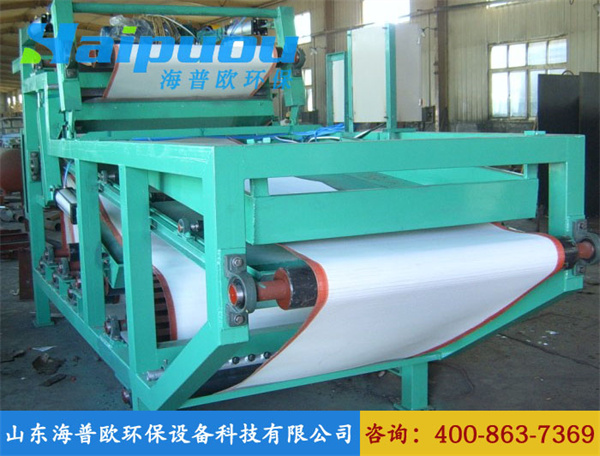

帶式壓榨過濾器主要由驅動裝置、機架、壓輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電控系統等組成。中國產業鏈眾多，生產集中度低，高端產品研發能力低，關于帶式壓濾機
帶式壓濾機行業制造技術水平低，進出口貿易逆差不斷擴大。未來幾年將是帶式壓濾機行業的高速震蕩期。這種高速震蕩的直接后果是品牌陣營兩極分化趨勢的擴大。絕對沒有那么多企業能夠在未來幾年真正在市場上生存。然而，帶式壓濾機行業的高速沖擊將帶來巨大的機遇，沖擊的結果將使市場運行更加理性。國產化高端電動的道路極其坎坷�；�礎部件已成為制約我國帶式壓濾機行業向高端化發展的短板。十二五期間，政府將繼續加強帶式壓濾機高端設備部件的國產化。一些知名企業也脫穎而出。產品廣泛應用于環保、市政、礦山、電力、化工、電子、食品、制藥、紡織等行業。

下面簡要介紹各主要部件的結構和工作狀態：
1.機架:帶式壓榨過濾機架主要用于支撐和固定壓榨輥系統等部件。
2.壓榨輥系統：由直徑從大到小排列的輥組成。污泥被上下濾帶夾住，依次通過壓輥時，在濾帶張力的作用下形成由小到大的壓力梯度，使污泥在脫水過程中的壓力不斷增加，污泥中的水分逐漸去除。
3.重力區脫水裝置:主要由重力區支架和料槽組成。絮凝材料在重力區域大量脫水，流動性差，為以后的擠壓脫水創造條件。
4.楔形區域脫水裝置：上下濾帶形成的楔形區域?qū)�夾緊材料施加擠壓力，進行預壓脫水，以滿足壓榨脫水段對材料含液量和流動性的要求。

5.濾帶:是帶式壓榨過濾器的主要組成部分。污泥固相與液相的分離過程均在上方。下濾帶是一種過濾介質。在上下濾帶的張力作用下，繞過壓榨輥，獲得去除材料水分所需的壓力。
6.濾帶調節裝置：由執行部件：氣缸、調節輥信號反氣壓、電氣系統組成。其作用是調整濾帶張力不均勻、輥安裝誤差、給料不均勻等原因引起的偏差，以確保帶式壓榨過濾器的連續性和穩定性。
7.濾帶清洗裝置：由噴淋器、清洗水接液盒和清洗罩組成。濾帶行走時，連續通過清洗裝置，受噴淋器噴出的壓力水沖擊，濾帶上殘留的物料在壓力水的作用下與濾帶分離，使濾帶再生，為下一個脫水過程做準備。
8.濾帶張緊裝置：由張緊缸、張緊輥和同步機構組成。其作用是張緊濾帶，為壓榨脫水壓力的生產提供必要的張力條件。通過調節氣壓系統張緊缸的氣壓，可以實現張力尺寸的調節。
9.卸料裝置：由刮刀板、刀架、卸料輥等組成，其作用是剝離脫水濾餅和濾帶，達到卸料的目的。
10.傳動裝置:由電機、減速器、齒輪傳動機構等組成。它是濾帶行走的動力源，可以通過調節減速器轉速來滿足不同帶速的要求。

11.氣壓系統：該系統主要由動力源（儲氣罐、電機、氣泵等）、執行元件（氣缸）和氣壓控制元件（包括壓力繼電器、壓力流量和方向控制閥）組成。通過氣壓控制元件，控制氣壓、流量和方向，確保氣壓執行元件具有一定的推力和速度，并按預定程序正常工作。完成濾帶張緊，調整操作的動力源。
工作原理和工作流程。
工作原理：帶式壓榨過濾器的脫水過程可分為四個重要階段：預處理、重力脫水、楔形區預壓脫水和壓榨脫水。
1.預處理階段：
絮凝材料逐漸加入濾帶，使絮體外的自由水在重力作用下與絮體分離，逐漸降低污泥絮體的水分，降低流動性。因此，重力脫水段的脫水效率取決于過濾介質(濾帶)的性質、污泥的性質和絮凝程度。重力脫水段去除污泥中大部分水分。
2.楔形預壓脫水階段：
污泥重力脫水后，流動性明顯惡化，但仍難以滿足壓榨脫水段對污泥流動性的要求。因此，在污泥壓榨脫水段和重力脫水段之間增加了楔形預壓脫水段。污泥通過該段輕微擠壓脫水，去除其表面的游離水，流動性幾乎完全喪失，保證了污泥在正常情況下不會被擠壓脫水段，為順利擠壓脫水創造條件。
該機還適用于城市污水處理廠、制藥、電鍍、造紙、皮革、印染、冶金、化工、屠宰、食品、釀酒、洗煤和環保工程中的污泥脫水。也可用于工業生產中的固液分離，是環境治理和資源回收的理想設備。
