在污水處理中沉砂池是一種常見的處理單元，它在整個污水處理系統中究竟起什么作用呢？

污水在遷移、流動和匯集過程中不可避免會混入泥砂，污水中的泥砂如果不預先沉降分離去除，則會影響后續處理設備的運行，最主要的是磨損機泵、堵塞管網，干擾甚至破壞生化處理工藝過程。而沉砂池的功能就是從污水中分離相對密度較大的無機顆粒，例如砂、爐灰渣等。



一、適用對象

沉砂池去除污水中泥砂等粗大顆粒。主要用于去除污水中粒徑大于0.2mm，密度大于2.65t/立方米的砂粒，以保護管道、閥門等設施免受磨損和阻塞。



二、沉砂池在污水處理中的作用

沉砂池在污水處理廠的投資、占地等方面所占的比例很小，但其作用卻不可忽視。若取消沉砂池，大量砂粒將進入后續各處理單元，會給污水廠的正常運行帶來諸多隱患：

1、砂粒進入初沉池會加速污泥刮板的磨損，縮短使用壽命。

2、排泥管道中砂粒的沉積易導致管道的堵塞，進入污泥泵后會加劇葉輪磨損。

3、對于不設初沉池的處理工藝(如氧化溝、CASS 等) 或?qū)嶋H運行中由于進水負荷過低而超越初沉池運行的工藝，大量砂粒將直接進入生化池沉積，導致生化池有效容積的減少，同時還會對曝氣器產生不利影響。

4、砂粒進入污泥消化池中，將減少有效容積，縮短清理周期。

5、污泥中含砂量的增加會大大影響污泥脫水設備的運行。砂粒進入帶式脫水機會加劇濾布的磨損，縮短更換周期，同時會影響絮凝效果，降低污泥成餅率。近年來臥螺式離心機在城市污水處理廠中的應用日益廣泛，由于該設備采用高速離心分離的方式，砂粒會大大加劇轉筒、螺旋等處的磨損。





三、沉砂池一般規定

1、城市污水處理廠一般均應設置沉砂池。

2、沉砂池按去除相對密度2.65、粒徑0.2mm以上的砂粒設計。

3、污水流量應按分期建設考慮；當污水自留入廠時，按每期最大設計流量計算；用污水泵提升入場時，按每期工作泵的最大組合流量計算；在合流制處理系統中，按降雨時的設計流量計算。

4、沉砂池個數或分格數不應少于2個（格），并按并聯系列設計。

5、城市污水的沉砂量按（15-30m3）/（10^6m3）計算，其含水率為60%，容重為1500kg/m3，合流制污水按實際情況確定。

6、砂斗容積按2日的沉砂量計算，斗壁與水平面夾角不小于55°。

7、一般應采用機械除砂，并設置貯砂池。排砂管直徑不應小于200mm。

8、重力排砂時，沉砂池與貯砂池應盡可能靠近。





四、沉砂池的類型

按池內水流方向的不同，可以分為平流式沉砂池、曝氣沉砂池、旋流式沉砂池。

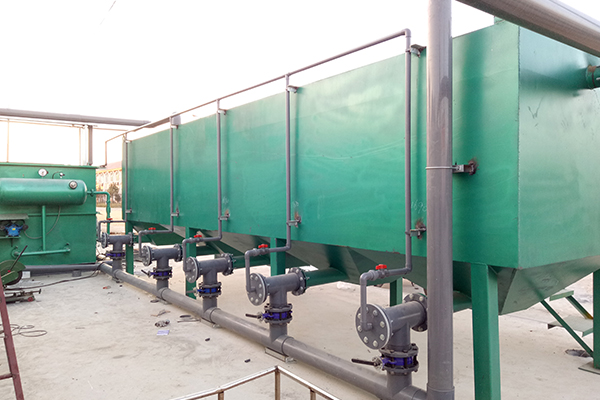

1、平流式沉砂池

平流式沉砂池是常用的型式，污水在池內沿水平方向流動。平流式沉砂池由入流渠、出流渠、閘板、水流部分及沉砂斗組成。它具有截留無機物顆粒效果較好、工作穩定、構造簡單和排沉砂方便等優點。

設計參數：

(1)最大流速為0.3m/s，最小流速為0.15m/s；

(2)最大流量時停留時間不小于30s，一般采用30～60/s；

(3)有效水深應不大于1.2m，一般采用0.25～1m，每格寬度不宜小于0.6m；

(4)進水頭部應采取消能和整流措施；

(5)池底坡度一般為0.01～0.02，當設置除砂設備時，可根據設備要求考慮池底形狀。



2、曝氣沉砂池

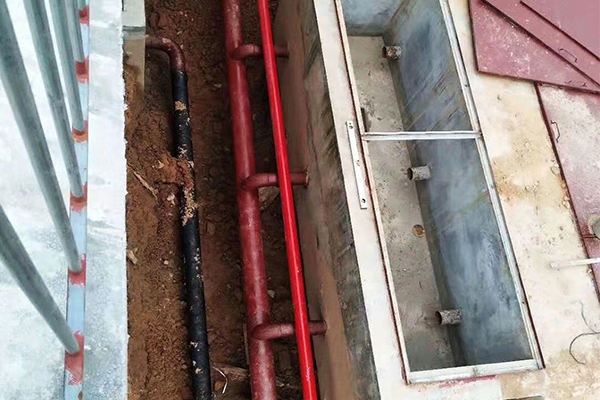

曝氣沉砂池的典型特征，就是池內安裝了曝氣裝置，可以對池內污水產生以下影響：

(a) 砂粒在沉砂池中以螺旋狀向前流動；

(b) 使有機顆粒經常處于懸浮狀態；

(c) 使砂粒互相摩擦，能夠去除砂粒上附著的有機物污染物，有利于取得較為清潔的砂粒及其它無機顆粒；

(d) 曝氣還有去除油脂和合成洗滌劑的作用。

設計參數：

(1)旋流速度應保持0.25～0.3m／s；

(2)水平流速為0.06～0.12m／s；

(3)最大流量時停留時間為l～3min；

(4)有效水深為2～3m，寬深比一般采用l～2；

(5)長寬比可達5，當池長比池寬大得多時，應考慮設置橫向擋板；

(6)1m3污水的曝氣量為0.2m3空氣；

(7)空氣擴散裝置設在池的一側，距池底約0.6～0.9m，送氣管應設置調節氣量的閘門；

(8)池子的形狀應盡可能不產生偏流或死角，在集砂槽附近可安裝縱向擋板；

(9)池子的進口和出口布置，應防止發生短路，進水方向應與池中旋流方向一致，出水方向應與進水方向垂直，并宜考慮設置擋板；

(10)池內應考慮設消泡裝置。



3、旋流式沉砂池

目前國際上廣泛應用的旋流沉砂池主要為鐘氏和比氏兩大類。從國內應用情況看，源自歐洲的鐘氏池及其各變型占絕大多數。

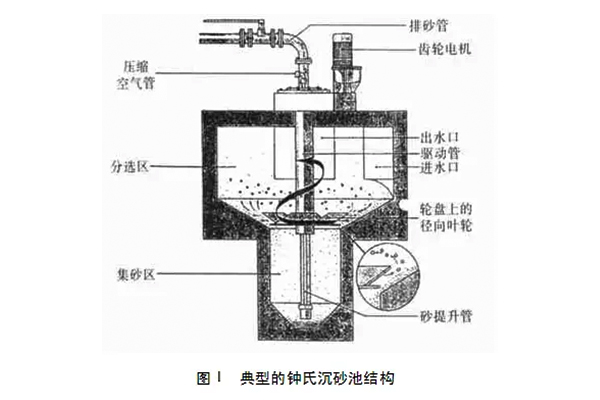

鐘式沉砂池是利用機械力控制流態與流速，加速砂粒的沉淀。并使有機物隨水流帶走的沉砂裝置。



沉砂池由流入口、流出口、沉砂區、砂斗、砂提升管、排砂管、電動機和變速箱組成。污水由流入口沿切線方向流入沉砂區，利用電動機及傳動裝置帶動轉盤和斜坡式葉片旋轉，在離心力的作用下，污水中密度較大的砂粒被甩向池壁，掉入砂斗，有機物則被留在污水中。調整轉速，可達到最佳沉砂效果。沉砂用壓縮空氣經砂提升管、排砂管清洗后排除，清洗水回流至沉砂區。

設計參數：

(1)水力表面負荷應控制在200m3/(m2•h)左右。

(2)水力停留時間控制在20-30s。

(3)進水渠道流速：①流量最大時的40%-80%時，控制在0.6-0.9m/s;②流量最小時，大于0.15m/s;③流量最大時，不大于1.2m/s。

(4)進水渠道直段長度為寬度的7倍且不應小于4.5m。

(5)出水渠道寬度為進水渠道的2倍。

(6)出水渠道與進水渠道夾角大于270°。
